체인 슬링은 고강도 합금강 체인으로 만들어진 리프팅 장치입니다. 이는 화물 및 리프팅 장비에 쉽게 부착할 수 있는 후크, 링크 및 기타 끝 부속품이 있는 체인으로 구성됩니다. 체인 슬링은 내구성, 내마모성, 높은 하중 지지력으로 잘 알려져 있습니다. 건설, 제조, 운송 및 중장비 산업을 포함한 다양한 리프팅 응용 분야에 적합합니다.
체인 슬링의 장점
강도와 내구성
체인 슬링은 무거운 하중과 가혹한 작업 조건을 견딜 수 있도록 설계되었습니다. 마모, 충격 및 극한의 온도에 대한 저항력이 뛰어나 오래 지속되는 성능을 보장합니다.
다재
체인 슬링은 단일 다리, 이중 다리, 다중 다리 슬링과 같은 다양한 구성으로 제공되므로 다양한 모양, 크기 및 무게의 하중을 들어 올릴 수 있는 유연성을 제공합니다. 특정 리프팅 요구 사항에 맞게 쉽게 조정할 수도 있습니다.
부하 제어
체인 슬링은 강성과 리프팅 중에 모양을 유지하는 능력으로 인해 탁월한 하중 제어 기능을 제공합니다. 이를 통해 안정성이 향상되고 화물 이동이나 사고 위험이 최소화됩니다.
확장된 도달 범위
체인 슬링을 사용하면 작업자의 도달 범위가 확장되고 기동성이 향상되어 접근하기 어려운 영역에 접근하고 다양한 각도에서 하중을 들어 올릴 수 있습니다.
견고하고 탄력이 있는 것으로 유명한 체인 리프팅 슬링은 모양이 이상하거나 위치를 잡기 어려운 물체 또는 가열된 재료를 이동하는 데 사용됩니다. 체인은 여러 등급으로 나뉘며, 등급 등급이 높을수록 체인이 더 강해집니다.
고온 상황 및 상당한 무게를 들어 올릴 때 체인 슬링이 선호됩니다. 내구성과 수명으로 인해 제조 시설, 철강 공장, 중공업 회사 및 반복적인 상승이나 극한 조건으로 인해 와이어 로프 슬링, 합성 나일론 또는 폴리에스테르 슬링이 손상되거나 파손될 수 있는 기타 모든 환경에서 활용할 수 있습니다. 체인 슬링에 손상이 발생한 경우 전체 수리가 가능합니다.
어려운 리프팅 시나리오의 경우 강철 체인 슬링 및 어셈블리는 오버헤드 리프팅 구조, 내구성 및 우수한 성능으로 인해 최선의 선택입니다. 체인 슬링은 강력하고 온도에 강하며 다양한 작업 환경을 처리하도록 설계되었습니다. 체인 슬링에는 단일 다리, 2다리, 3다리, 4다리 등 다양한 유형이 있습니다.
체인 슬링의 종류
당신이 짐을 들어 올리는 대상과 방법에 크게 의존하십시오. 가장 일반적으로 사용되는 체인 어셈블리가 아래에 설명되어 있으며 특정 또는 특이한 모양의 하중을 들어 올리기 위해 고안된 특수 어셈블리도 설명되어 있습니다.
싱글 레그 체인 슬링
단일 다리 체인 슬링은 끝 부분이 있는 단일 체인으로 구성됩니다. 단일 부착 지점으로 충분한 간단한 리프팅 작업에 적합합니다. 이러한 유형의 조정 가능한 체인 리프팅 슬링은 일반적으로 작은 하중을 들어 올리거나 유연성과 기동성이 필요한 응용 분야에 사용됩니다.

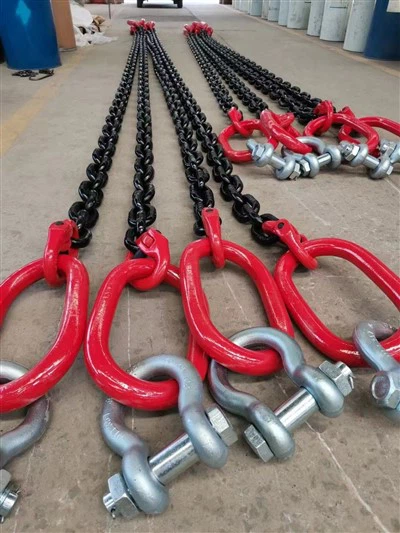

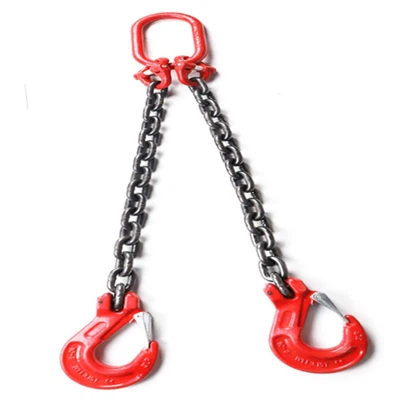

두 다리 체인 슬링
2개의 다리 체인 슬링은 끝 부분에 피팅이 있는 2개의 체인으로 구성되어 리프팅 작업에서 중요한 역할을 합니다. 이 디자인은 특히 길거나 넓은 하중을 처리할 때 향상된 안정성과 균형을 제공합니다. 슬링의 두 다리를 별도의 리프팅 지점에 부착함으로써 이러한 유형의 체인 슬링은 향상된 하중 분산 및 제어를 가능하게 합니다. 더 크고 무거운 물체를 들어올릴 때 또는 안전하고 효율적인 리프팅을 보장하기 위해 추가 지원이 필요할 때마다 일반적으로 사용됩니다.
세 개의 다리 체인 슬링
3개의 다리 체인 슬링은 끝 부분에 부속품이 있는 3개의 체인으로 구성됩니다. 추가적인 지지력과 균형이 필요한 불규칙한 모양의 하중이나 극도로 무거운 하중을 들어 올리도록 설계되었습니다. 슬링의 세 개의 다리는 하중을 고르게 분산시켜 개별 체인의 응력을 줄이고 보다 안전한 리프팅 작업을 보장합니다. 이러한 유형의 체인 슬링은 건설, 제조 및 운송과 같은 산업에서 일반적으로 사용됩니다.
네 다리 체인 슬링
4개의 다리 체인 슬링은 끝부분이 달린 4개의 체인으로 구성됩니다. 트리플 레그 슬링에 비해 훨씬 더 큰 안정성과 하중 분산을 제공합니다. 이 구성은 일반적으로 최대한의 지지와 제어가 필요한 매우 무겁거나 부피가 큰 하중을 들어 올리는 데 사용됩니다. 슬링의 4개 다리는 향상된 안정성을 제공하고 들어 올리는 동안 하중 이동을 방지합니다.
용도에 따라 체인 슬링에 사용할 수 있는 다양한 피팅과 맞춤화가 가능합니다. 따라서 우리는 호주 표준을 충족하기 위해 체인 슬링을 자체 제조합니다.
다양한 체인 슬링 응용 분야
체인 슬링 제작을 시작하기 전에 체인 슬링이 사용될 작업에 대한 올바른 구성과 요구 사항을 해결해야 합니다. 적용 분야에는 개인 및 자재 케이지, 스프레더 바 리프팅 또는 리프팅되는 자재에 직접 부착 등이 포함될 수 있습니다. 작업 하중 제한, 체인 슬링 다리 길이, 다리 수 및 기타 특정 요구 사항을 알아야 합니다.
체인 슬링 구성
리프트에 대한 모든 사양을 알고 나면 귀하의 응용 분야에 적합한 체인 슬링을 만들기 위한 구성을 결정할 수 있습니다. 우리는 다음을 포함하여 체인 슬링의 구성 요소를 맞춤화합니다.
●체인 다리 길이(리프트 높이 기준)
●체인 사이즈
●체인의 종류
●체인 다리 수
●후크 및 바닥 고정 장치
체인 슬링의 일반적인 구성 예. 체인 슬링은 위에서 아래로 헤드 링, 커플러, 짧은 아이 후크, 라벨(인증 및 식별용) 체인 및 U자형 안전 슬링 후크로 구성됩니다.
체인 슬링 조립
우리는 필요한 정격 리프팅 구성 요소를 모두 수집하고 체인을 올바른 길이로 자릅니다. 그런 다음 모든 부품은 커플러 또는 클레비스(핀) 피팅을 사용하여 함께 결합됩니다. 피팅이 올바른지 확인하기 위해 피팅을 점검합니다. 체인 슬링의 바닥에는 일반적으로 안전 래치 잠금 장치가 있는 후크가 장착되어 있습니다.
적합성 인증
체인 슬링이 제작되면 내하중 테스트가 수행됩니다. 체인은 당사의 유압 테스트 벤치에 장착되며 필요한 보증 하중에 도달할 때까지 하중이 점진적으로 적용됩니다.
체인과 부품에 테스트 전과 비교하여 변경 사항이 있는지 철저히 확인합니다. 모든 구성 요소가 통과하면 완전한 체인 슬링이 테스트 인증서와 함께 발급됩니다.
철강 제조나 선박 건조에서 일반적으로 발생하는 거칠고 무거운 리프팅 작업을 처리하는 슬링이 필요한 작업이라면 체인 슬링이 최고의 솔루션이 될 수 있습니다. 체인 슬링의 일반적인 특성으로 인해 일상적인 사용에도 견딜 수 있습니다. 다양한 Sling 변형을 사용하여 모든 요구 사항에 맞게 현장에서 조정할 수 있습니다.
다용도성과 내구성은 체인 슬링이 훌륭한 옵션으로 간주되는 이유입니다. 이 슬링은 놀라운 기능을 가지고 있기 때문에 다양한 방법으로 사용될 수 있습니다. 리프팅 요구 사항을 충족하는 구성을 찾는 데 어려움이 없을 것입니다.
견고한 구조로 인해 엄격한 환경에서 효과적인 성능을 보장하므로 중공업 및 건설 분야에서 신뢰할 수 있는 도구입니다. 체인 슬링은 강도와 수명이 가장 중요한 환경에서 탁월하며 까다로운 리프팅 작업에 대한 자신감을 제공합니다.
체인 슬링을 올바르게 사용하는 방법
작업자는 작업 전에 보호 장갑을 착용해야 합니다.
리프팅된 물체의 자중이 체인 리프팅 장비의 하중과 일치하는지 확인하십시오. 과적작업은 엄격히 금지됩니다!
체인이 꼬였는지, 뭉쳤는지, 뭉쳤는지 등을 주의 깊게 확인하십시오. 다음과 같은 상황이 발생하면 먼저 체인을 조정한 후 다음 단계를 진행하십시오.
체인 호이스팅 리깅을 호이스트 대상 중량물에 부착할 때 적절한 무게중심을 찾아 인양하기 전에 무게중심에 문제가 없는지 확인하십시오.
무거운 물건을 들어 올리기 전에 체인 호이스팅 장비와 무거운 물건 사이에 보호 장치가 잘 되어 있는지 확인하여 들어 올리는 동안 무거운 물건의 표면이 손상되지 않도록 하십시오.
리프팅 범위 내에 작업 중인 인력과 장애물이 있는지 확인하십시오. 현장은 적시에 정리되어야 하며, 들어올리기 전에 장애물을 제거할 수 있습니다.
무거운 물건을 들어 올린 후에는 무거운 물건 아래로 사람이 지나가거나 바닥의 구조를 확인해서는 안됩니다.
체인 호이스팅 장비는 용융 아연 도금 탱크 및 산 세척 탱크에 사용하는 것이 엄격히 금지되어 있습니다.
체인 슬링을 선택하는 방법
필요한 리프팅 용량 결정
들어올리는 하중의 무게는 얼마인지, 들어올리는 하중의 무게중심을 파악합니다. 사용 가능한 장비(크레인)의 리프팅 용량은 얼마나 됩니까?
필요한 가닥 수를 정의하십시오.
하중에는 몇 개의 앵커 포인트가 있습니까? 1, 2, 3, 4?
알림: 4개의 다리로 슬링을 할 때 최대 3개의 다리가 지지되는 것으로 간주되며 네 번째 다리는 균형을 잡기 위해 개입합니다.
체인 등급을 선택하세요
50, 80, 100 또는 120.
동일한 체인 직경의 경우 슬링의 체인 등급을 높이면 리프팅 용량이 높아지는 이점을 얻을 수 있습니다. 슬링의 무게는 더 가벼워질 것입니다.
슬링의 길이 계산
길이가 다중 다리 슬링의 작동 각도를 결정하기 때문에 이 단계는 매우 중요합니다. 각도가 클수록 슬링 링에 가해지는 응력이 커지고 각 다리의 각도 하중 손실도 커집니다.
스트랜드의 길이는 0과 45 사이의 수직축에 대한 스트랜드의 최적 각도를 유지하는 방식으로 결정되어야 합니다.
슬링 종료 정의
자동 잠금, 회전, 래치가 있는 후크. 슬링의 액세서리와 슬링에 연결될 외부 요소(호이스팅 장치 후크, 화물 고정 장치 등) 간의 호환성을 보장해야 합니다.
옵션 결정
단축 클러치 사용: 슬링 다리의 길이를 적합하게 조정하여 보다 다용도로 만들고 들어 올릴 부품에 맞게 조정합니다.
선택적으로 슬링에 추적 가능성을 부착할 수 있습니다.
체인 슬링의 응용 노트
체인 슬링은 금속 링으로 연결되어 형성됩니다. 형태에 따라 용접형과 조립형의 두 가지 유형으로 구분됩니다. 구조에 따라 단일 다리, 다중 다리 등이 있습니다. 고품질 합금강으로 만들어졌으며 내마모성과 내열성이 뛰어납니다. 대규모 및 빈번한 사용에 적합합니다. 유연한 다중 다리와 다양한 조합으로 작업 효율성을 높이고 비용을 절감합니다.
●인양 작업 전 매달기, 끌어올리기, 내리기 방법을 정확히 계획하십시오.
● 준비 : 들어올리는 물체의 무게와 무게 중심을 결정하고, 설명서를 잘 읽어보고, 들어올리는 지점과 무게 데이터를 표시합니다. 후크의 위치는 무게 중심을 찾은 후에야 결정될 수 있습니다!
●작업자에게 들어 올려지는 중량을 알려야 합니다.
●크레인 후크는 들어올리는 물체의 무게 중심보다 수직으로 걸어야 합니다.
●인양 작업 중에는 인양 대상물이 손상되는 것을 방지할 뿐만 아니라 리깅 자체도 손상되지 않도록 해야 합니다. 회전 및 낙하를 방지하려면 다음 조건을 준수해야 합니다.
a) 단일 다리 슬링의 경우 리프팅 지점은 리프팅 대상의 무게 중심보다 수직으로 높아야 합니다.
b) 2족 슬링의 경우, 매달리는 지점은 리프팅 대상의 양쪽에 있어야 하며, 리프팅 지점은 무게 중심보다 위에 있어야 합니다.
c) 3족, 4족 슬링인 경우, 매달린 지점은 들어올리는 물체의 무게중심과 들어올리는 물체의 무게중심보다 위에 균등하게 위치해야 합니다.
리프팅 각도(수직선과 매달린 다리 사이)에 주의를 기울여야 합니다. 리프팅 각도가 클수록 리프팅 용량은 작아집니다. 60도 이상의 리프팅 각도는 절대 금지되지 않습니다!
다리가 3개 또는 4개인 체인 슬링을 사용하여 불균일하게 분포된 리프팅 물체를 들어올리는 경우 각 다리의 정격 하중을 올바르게 계산해야 합니다. 다리의 경사각이 다른 경우에는 하나의 체인으로 전체 리프팅 대상물만을 들어올려 각 다리의 리프팅 하중을 계산해야 합니다.
체인 슬링의 안전한 사용 및 유지 관리
안전한 사용
해당 용도의 정격 용량을 초과하여 체인 슬링을 적재하지 마십시오.
●사용 중인 모든 슬링의 기록을 유지하십시오.
●사용자는 체인 다리를 들어올리기 전에 꼬인 부분을 모두 제거해야 하며 절대로 체인을 매듭지어서는 안 됩니다.
●체인 다리를 짧게 해야 할 경우에는 항상 단축 후크나 클러치를 사용하십시오.
●사용하기 전에 항상 슬링을 검사하여 체인이 손상되거나 마모되지 않았는지 확인하십시오.
●사용하기 전에 항상 모든 슬링 구성품을 검사하십시오.
●체인이 하중의 날카로운 모서리로부터 보호되는지 확인하십시오.
●마스터 링크가 크레인 후크 또는 기타 리프팅 장치에서 자유롭게 연결되는지 확인하십시오.
●점하중 후크는 절대로 사용하지 마십시오. 화물은 항상 후크 그릇에 올바르게 고정되어야 합니다.
●항상 적재물에 맞는 크기의 슬링을 사용하여 각도와 불균일 적재 가능성을 고려하십시오.
● 물건을 들어올리는 동안에는 모든 짐에서 떨어져 있어야 합니다.
유지
자격을 갖춘 사람이 최소한 12개월마다 또는 법적 규정, 사용 유형 및 사용 빈도에 따라 더 자주 철저한 검사를 수행해야 합니다.
구부러진 링크가 있거나 링크에 균열이나 홈이 있는 체인은 교체해야 하며 구부러진 마스터 링크, 변형된 후크 및 손상 징후가 있는 부속품과 같은 변형된 구성 요소도 교체해야 합니다.
체인 및 부품 마모는 원래 치수의 10%를 초과해서는 안 됩니다. 체인 슬링에 과부하가 걸리면 서비스를 중단해야 합니다.
적절하게 설계된 랙에 체인 슬링을 보관하십시오. 기계적 또는 부식 손상을 입을 수 있는 바닥에 체인 슬링을 두지 마십시오.
합금 체인 슬링은 산성 또는 부식성 용액이나 심하게 산성 또는 부식성 용액에 사용해서는 안 됩니다.
분위기가 가득하다. 합금강 체인 및 부품에 사용되는 열처리된 합금 재료는 산에 노출되면 수소 취화되기 쉽습니다.
체인 슬링은 열처리, 아연 도금, 도금, 코팅을 하거나 가열 또는 산 세척과 관련된 공정을 적용해서는 안 됩니다. 이러한 프로세스는 위험한 영향을 미칠 수 있으며 제조업체의 인증이 무효화됩니다.
합금 체인 슬링은 작동 하중 제한의 감소 없이 -40도에서 200도 사이의 온도에서 사용할 수 있습니다. 표의 허용 온도 범위 내에서 체인 슬링을 사용하면 체인 슬링이 정상 온도로 돌아갈 때 사용 하중 한계가 영구적으로 감소할 필요가 없습니다.
실수로 최대 허용 온도를 초과하는 온도에 노출된 슬링은 즉시 사용을 중단하고 철저한 검사를 위해 Cookes에 반환해야 합니다.
예외적으로 위험한 조건에서 합금 체인 슬링을 사용할 경우, 자격을 갖춘 사람이 위험 정도를 평가하고 이에 따라 작업 하중 제한을 조정해야 합니다.
